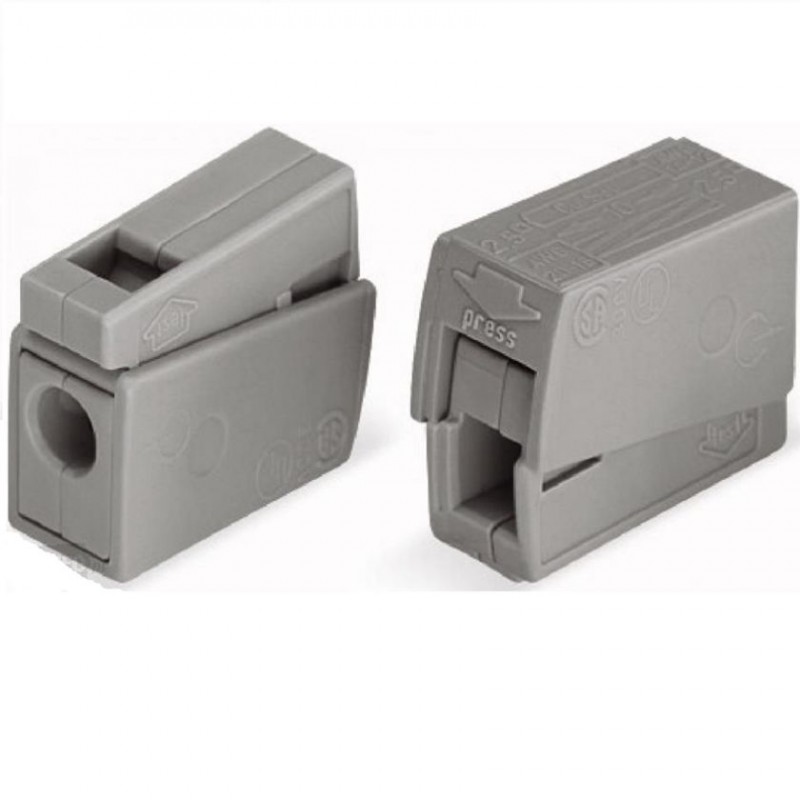

WAGO ZACISK OŚWIETLENIOWY 1x1,0-2,5mm2 224-101

Złączka oświetleniowa z serii 224 do połączenia przewodów jednodrutowych z przewodami linkowymi

Seria 224 to doskonały sposób połączenia przewodów jednodrutowych i linkowych. Program obejmuje złączkę oświetleniową (do podłączania opraw oświetleniowych), 2-przewodową złączkę oświetleniową (do podłączania opraw oświetleniowych z łańcuchowym połączeniem od strony instalacji) i złączkę serwisową (do łączenia przewodów jednodrutowych i linkowych). Na podstawie aprobat udzielonych zgodnie z normą VDE 60998 złączki oświetleniowe z serii 224, jako izolowane złączki do instalacji elektrycznej, mogą być stosowane do łączenia przewodów jednodrutowych i linkowych w budynkach. Typowe obszary zastosowań to: napędy żaluzji, rolet, markiz, wentylatory okienne i łazienkowe, sterowanie kotłów grzejnych, podłączanie urządzeń elektrycznych przy pomocy przewodów giętkich, pompy cyrkulacyjne i in.

Ekonomiczność ze względu na:

szybki i bezpośredni montaż przewodów od strony instalacji poprzez wetknięcie, szybki i łatwy montaż przewodów linkowych od strony oprawy oświetleniowej poprzez ściśnięcie złączki, szybki i łatwy pomiar dzięki obecności specjalnego otworu pomiarowego

Bezpieczeństwo ze względu na:

zastosowanie niezawodnej techniki zaciskowej dostosowanej do rodzaju użytych przewodów. Wyeliminowanie konieczności użycia narzędzi - zaleta istotna zwłaszcza przy montażu w miejscach trudnodostępnych.

W niektórych wykonaniach zastosowanie materiałów odpornych na długotrwałe działanie wysokich temperatur.



Wago Szybkozłączka oświetleniowa pojedyncza 2x1-2,5mm²Â 224-101

przekrój [mm²] 1 - 2,5 mm²
przekrĂłj [AWG] 14 - 12 AWG
rodzaj przewodu e
rodzaj zacisku zacisk CAGE CLAMPÂŽ
przekrój[mm²] 0,5 - 2,5 mm²
przekrĂłj [AWG] 20 - 16 AWG
rodzaj przewodu e+f
napięcie znamionowe wg EN 400 V
znamionowe napięcie udarowe 4 kV
strefa zabrudzeniowa 2
prąd znamionowy wg EN 24 A
ciężar 2,033 g
kolor szary
sposĂłb montaĹźu przewodu montaz boczny
liczba miejsc do podłączania przewodów 2
liczba potencjałów 1
wysokość [mm] 15,5 mm
wysokość [inch] 0,61 in
szerokość [mm] 8,5 mm
szerokość [inch] 0,335 in
głębokość [mm] 20,5 mm
głębokość [inch] 0,807 in
dł. odizolowania przewodu od [mm] 9 mm
dł. odizolowania przewodu do [mm] 11 mm
dł. odizolowania przewodu [inch] 0,39 in
